製品説明

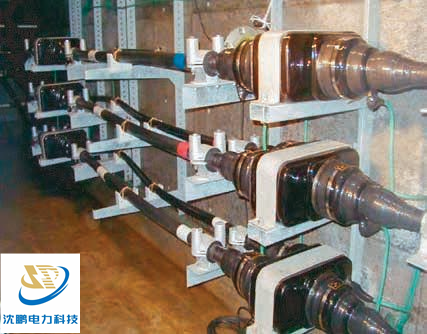

ドライY型中間ジョイントは、中電圧電力ケーブルシステムの分岐接続を絶縁液やゲルを必要とせずに実現する、革新的でメンテナンスフリーのソリューションです。高度なドライ技術を採用したこのジョイントは、応力制御層とシーリングインターフェースを一体化したプレモールドシリコンゴム部品を使用したモジュラー設計を特徴としています。独自のY字型構造により、1本の入力ケーブルを2つの独立した出力回路に分岐させることで、電気的完全性と機械的保護を維持しながら柔軟な配電を実現します。このジョイントは、すべての分岐点に均一な電界分布を確保し、部分放電を防止し、エネルギー損失を最小限に抑えます。地下ネットワーク、工業団地、再生可能エネルギーファームに最適なこのソリューションは、煩雑なコンパウンドや加熱処理を必要とせず、設置時間と環境リスクを軽減します。

耐久性と適応性を重視して設計されたドライY型中間ジョイントは、冷間収縮または押し込み嵌合技術を採用しており、工具不要で設置できるため、過酷な環境下でもしっかりとした防水シールを確保します。高品質のシリコンゴム構造は、湿気、紫外線、極端な温度（-50℃～+50℃）、化学腐食に対する優れた耐性を備え、直埋設、溝、トンネルなどの用途において長期的な性能を保証します。このジョイントはXLPE絶縁ケーブルと互換性があり、既存のグリッドインフラへのシームレスな統合をサポートします。軽量でありながら堅牢な設計により、取り扱いが簡素化され、システム全体の複雑さが軽減されるため、公共事業のアップグレード、変電所の拡張、分散型エネルギープロジェクトに最適です。

設計手法

• ジョイント本体はエポキシ樹脂で成型され、三相ドライプラグイン端子が本体に接続され、ラインのY接続が完成します。

• スプリング圧力ストレスコーン設計のコンパクト設計を採用し、ケーブル剥ぎ取り距離が短く、準備時間が短く、ジョイント全体の設置時間と人員は通常のジョイントと同じです。

• プレハブ式本体を採用し、支線部分をプラグ（別途必要）で塞いだ後、幹線を通線する運用も可能です。必要に応じてプラグを取り外し、支線を挿入して運用することも可能です。

• 3 つの相が接地されているため、コネクタは互いに接続されておらず、いずれかの相で障害が発生しても他の 2 つの相は動作を継続できます。

特徴

• 完全に乾燥しており、Yジョイントが縮小され、サイズが小さいです。

• 240 mm2 から 1600 mm² までの断面積を使用します。

• プレハブ式ストレスコーン構造。

• テストや操作要件を容易にするプラグイン設計。銅製のシェルが本体に封入され、絶縁材が本体を覆っている一体型の鋳造エポキシ本体。

• 金属層は本体から分離されており、さまざまな接地オプションを提供します。

• ストレスコーンプラグ、シングルライン操作オプションが利用可能。

• オプションの鋳造保護ハウジング 水中での操作が許可されており、カップリングの動作環境への水の浸入の可能性を考慮して、製品は 1 メートルの水圧に耐えられるように設計およびテストされています。

• 各相の絶縁スリーブとケーブル間のシールド層が絶縁されているため、定期点検時の絶縁抵抗等の測定が確実かつ容易です。
