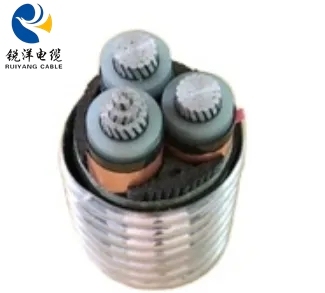

重鋼線装甲MVケーブル
普通軟銅線、
撚り合わされた圧縮円形。
ODMとOEM
電力送配電システムの運用に使用されます。
木製ドラム、鉄製木製ドラム、またはご要望に応じて。
- Ruiyang Group
- 瀋陽
- お支払い受領後15営業日
- 週5000キロメートル
- 情報
- ダウンロード
XLPE 絶縁電力ケーブルは、定格電圧 0.6/1、1.8/3、3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、21/35、26/35kV の電力送電および配電システムの動作に使用されます。
低・中電圧は10kV未満、高電圧は10~35kV。
使用特性:
(1) ケーブルの長時間動作温度は90℃を超えてはならない。℃。
(2)コアが短絡状態(最大5秒)のとき、温度は160℃を超えてはならない。℃。
(3)設置時の周囲温度は0℃以下であってはならない。℃曲げ半径はケーブル外径の10倍以上である必要があります。
(4)曲げ半径:
単芯ケーブルの曲げ半径は20(d+D)±5%
多芯ケーブルの曲げ半径は15(d+D)±5%
D=ケーブルサンプルの実際の外径(んん)
d=導体の実際の直径(んん)
(5)ルート上の高低差に制限されない
タイプ | 説明 | 定格電圧 | コア数 | 公称断面積(mm2) | アプリケーション | |||
ヤハウェ訳 YJLV | CuまたはAl導体、XLPE絶縁、PVC被覆電気ケーブル | 0.6/1KV | 1、2、3、4 | 1.5~400 | 屋内および屋外敷設用。低圧XLPE絶縁電力ケーブルは、定格電圧U(えーと)≤10KVの送電・配電システムに使用されます。高圧XLPE絶縁電力ケーブルは、10KV~35KVの送電用電力ケーブルを指し、主に送電幹線に使用されます。敷設時には一定の牽引力に耐えることができますが、外部からの機械的力には耐えられません。 | |||
3+1 | 3×4+1×2.5から3×400+1×185 | |||||||
6/6kV | 1,3 | 25から500 | ||||||
8.7/10kV 8.7/15kV 12/20kV | 1 | 25から500 | ||||||
3 | 25~300 | |||||||
21/35kV | 1 | 50から500 | ||||||
ヤハウェ22 YJLV22 | CuまたはAl導体、XLPE絶縁鋼テープ装甲PVC被覆電気ケーブル | 0.6/1KV | 3 | 1.5~400 | 地中に埋め込むのに適しており、外部からの機械的な力と大きな引っ張り力に耐えることができます。 | |||
4 | 4から240 | |||||||
6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25~300 | ||||||
21/35kV | 3 | 50から240 |
詳細な説明
架橋ポリエチレン絶縁電力ケーブルは、優れた電気的・機械的特性に加え、化学腐食、熱老化、環境ストレスに対する強力な耐性を備えています。構造がシンプルで使いやすく、段差のない配線が可能です。長期使用温度は90℃で、伝送容量も大きくなっています。
当社は、難燃性および非難燃性のXLPE電力ケーブルを製造可能です。製品は、GB12706、IEC60502、IEC60332、IEC60754に準拠した工場仕様に基づいて製造されており、いくつかの指標は上記の規格を上回っています。
難燃性ケーブルは、低煙低ハロゲン、低煙ハロゲンフリー、および A、B、C の 3 つのクラスを含むすべての種類をカバーします。当社では、太い断面の切断部導体、耐水性、シロアリ防止、ネズミ防止など、お客様が要求するその他の規格に従って、特殊な XLPE ケーブルを設計および製造できます。
